Top 12 des points de fuite d’air comprimé en usine (raccords, purges, FRL…)

En petites et moyennes industries, l’air comprimé est souvent un “indispensable”…

mais aussi un coût caché.

Une petite fuite à un raccord peut sembler anodine.

Pourtant, cumulée sur des dizaines de points, elle entraîne surconsommation électrique, baisse de pression, usure des compresseurs et parfois des arrêts ou dysfonctionnements de vos équipements pneumatiques.

Pour vous aider à agir vite, voici les 12 zones les plus fréquentes où l’air comprimé fuit en usine, avec quoi vérifier et quoi faire.

1) Raccords rapides (coupleurs) et embouts

Pourquoi ça fuit ? Joints usés, poussière, mauvais verrouillage, coupleur fatigué.
Signes : sifflement intermittent, fuite qui disparaît quand on touche.
Action : remplacement des joints/coupleurs, nettoyage, standardisation des références.

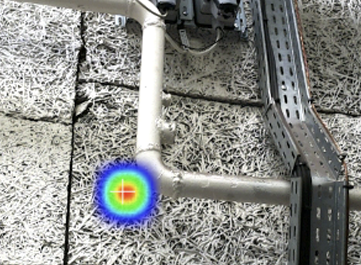

2) Raccords filetés (té, coudes, manchons) mal étanchés

Pourquoi ça fuit ? Téflon mal posé, pâte inadaptée, micro-jeu, vibrations.
Signes : fuite continue au niveau des jonctions, souvent en hauteur.
Action : refaire l’étanchéité (produit adapté), contrôler le couple de serrage.

3) Raccords instantanés (push-in) sur tubes pneumatiques

Pourquoi ça fuit ? Tube mal coupé, ovalisé, rayé, insertion incomplète.
Signes : fuite fine, très localisée, difficile à entendre en atelier bruyant.
Action : recouper proprement, contrôler l’état du tube, remplacer le raccord si besoin.

4) Flexibles et tuyaux (microfissures, écrasements, vieillissement)

Pourquoi ça fuit ? Vieillissement, frottements, cintrage trop serré, chaleur, huiles.
Signes : fuite diffuse ou en jet, surtout près des zones de mouvement.
Action : remplacement préventif, protections mécaniques, respect des rayons de courbure.

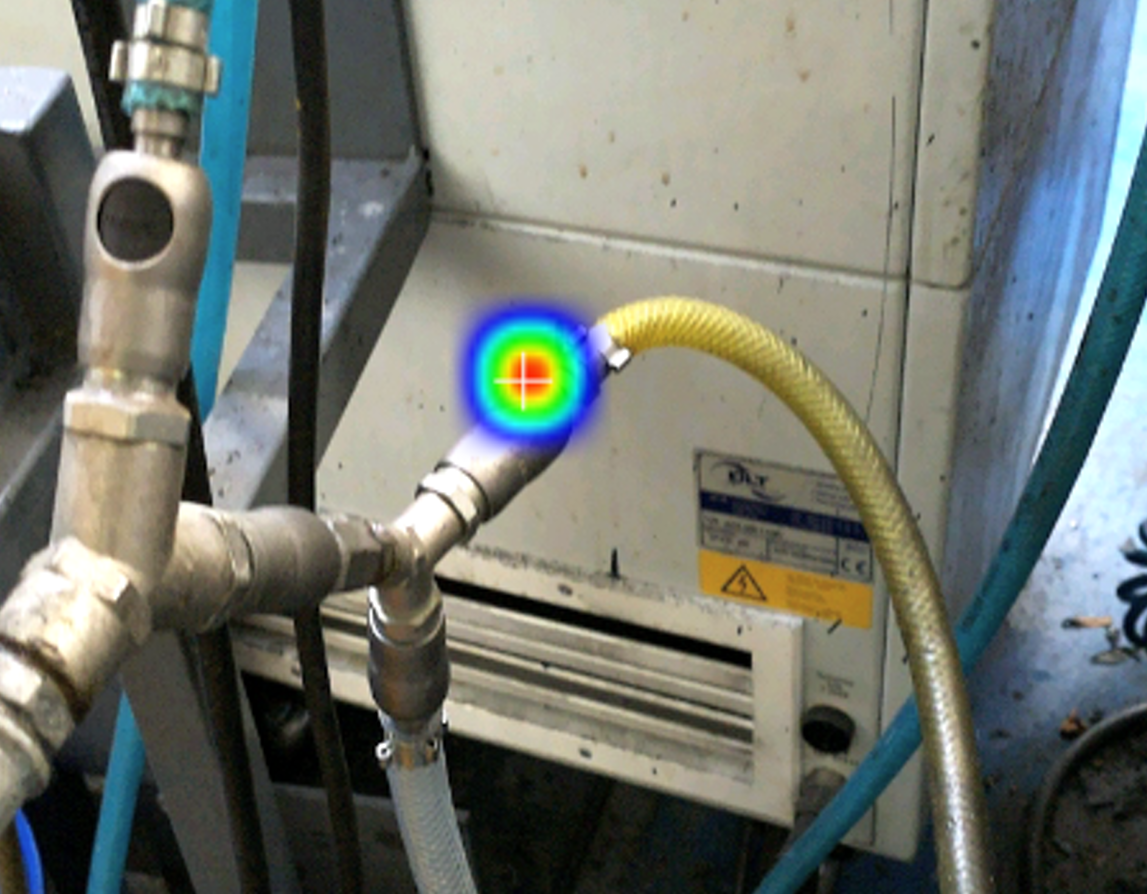

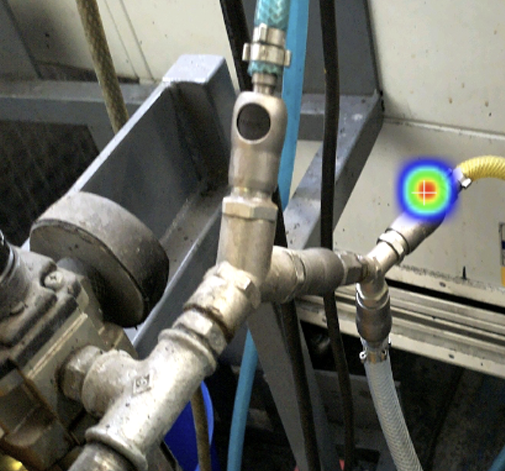

5) Colliers, sertissages et embouts de flexibles

Pourquoi ça fuit ? Sertissage vieillissant, colliers desserrés, vibrations.
Signes : fuite au bout du flexible, parfois seulement sous charge.
Action : re-sertir/remplacer, sécuriser mécaniquement le cheminement.

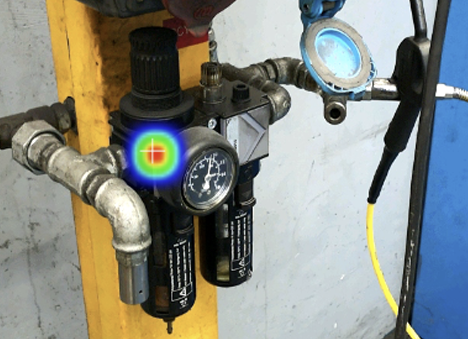

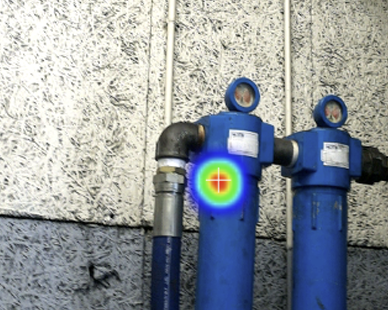

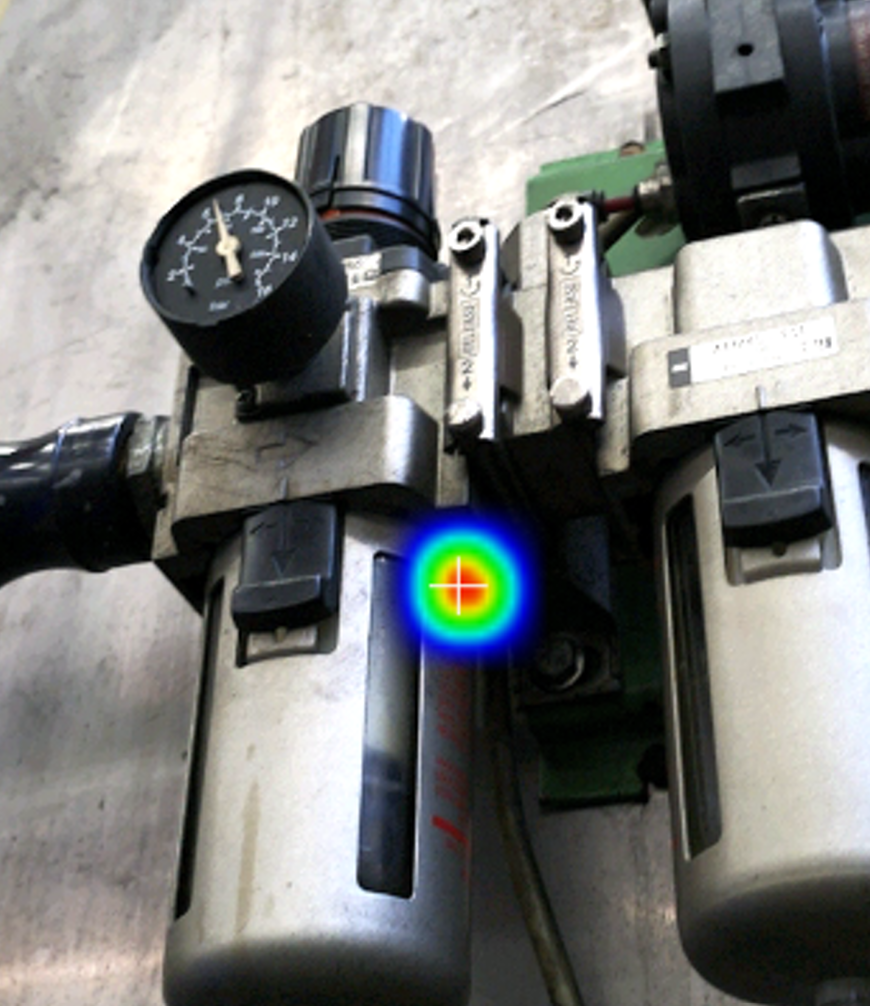

6) Unités FRL (Filtre – Régulateur – Lubrificateur)

Pourquoi ça fuit ? Joints de cuve, purge du filtre, cuve fissurée, régulateur fatigué.
Signes : fuite autour des bols, suintement, souffle proche des purges.
Action : kit joints, remplacement cuves, contrôle purges automatiques.

7) Purges (manuelles/automatiques) et purgeurs de condensats

Pourquoi ça fuit ? Purge bloquée ouverte, clapet encrassé, réglage trop agressif.
Signes : souffle régulier, perte continue à la purge.
Action : maintenance purgeur, amélioration filtration amont, contrôle périodique.

8) Électrovannes, distributeurs et îlots pneumatiques

Pourquoi ça fuit ? Joints internes, tiroirs usés, encrassement, air de mauvaise qualité.
Signes : fuite discrète, parfois audible uniquement de près.
Action : maintenance/remplacement, traitement de l’air, check des raccordements.

9) Vérins pneumatiques et actionneurs (joints de tige)

Pourquoi ça fuit ? Joints usés, poussières, mauvais alignement mécanique.
Signes : fuite pendant les mouvements, perte de force, cycles irréguliers.
Action : remplacement joints, contrôle guidage/alignement.

10) Buses de soufflage et usages “air ouvert”

Pourquoi ça “fuit” ? Souvent ce n’est pas une fuite… mais un usage non optimisé (soufflage en continu).
Signes : consommation permanente, bruit, pression trop élevée.
Action : buses économiques, temporisation, asservissement, réduction pression, alternatives.

11) Extrémités de lignes, piquages, bouchons, dérivations “temporaires”

Pourquoi ça fuit ? Bouchons mal serrés, lignes laissées sous pression, modifs provisoires devenues permanentes.
Signes : fuites en plafond, zones peu visitées, bouts de collecteurs.
Action : remise à plat réseau, suppression dérivations inutiles, repérage clair.

12) Salle compresseurs : soupapes, sécheur, by-pass et raccordements

Pourquoi ça fuit ? Soupapes fatiguées, raccords mal étanchés, by-pass, accessoires.
Signes : bruit constant “de fond” près des équipements.
Action : inspection en charge, contrôle soupapes/accessoires, plan de maintenance simple.

Comment détecter les fuites efficacement (surtout en PMI/PME) ?

Les méthodes “terrain” (premier niveau)

• écoute ciblée (zones calmes / horaires adaptés)

• eau savonneuse sur raccords accessibles

• check visuel : flexibles, FRL, purges, embouts

La méthode la plus rapide en atelier bruyant : l’imagerie acoustique

Chez RADIOTELEC, nous utilisons une caméra d’imagerie acoustique FLIR Si2 Pro pour :

• localiser précisément la fuite (même en environnement bruyant),

• documenter la fuite par des visuels (preuve),

• prioriser les actions et accélérer les réparations.

Résultat : vous gagnez du temps, vous ciblez les “grosses fuites” en premier, et vous pouvez organiser un plan d’actions simple avec votre maintenance.

Notre offre RADIOTELEC : “Détection fuites d’air comprimé” clé en main

✅ Intervention sur site (production en fonctionnement si possible)
✅ Repérage + marquage des fuites
✅ Rapport détaillé : localisation, photos/imagerie, priorités, recommandations
✅ Option : recontrôle après réparation pour valider les gains

Devis gratuit : dites-nous votre secteur, le nombre d’ateliers et la pression réseau, et nous vous proposons une intervention adaptée à votre site.

Check-list express : la tournée “fuites” en 30 minutes

1. FRL + purges (souvent très rentable)

2. coupleurs / raccords sur postes opérateurs

3. flexibles sur machines en mouvement

4. soufflages (air ouvert / continu)

5. extrémités de réseau / plafonds (piquages oubliés)

La bonne stratégie n’est pas de réparer “au hasard”, mais de détecter → prioriser → réparer → vérifier.
C’est ce qui permet aux PMI/PME de réduire rapidement les pertes, sans projet lourd.

???? Envie d’essayer ? Contactez RADIOTELEC pour une campagne de détection de fuites d’air comprimé avec devis gratuit.

Une bonne caméra acoustique avec IA embarquée coute est très onéreuse, votre retour sur investissement trop long voir, vous découragera d'effectuer vos réparations.

Une location est contraignante et votre personnel n'est pas formé à utiliser ce type de machine nécessitant une certaine approche technique.

Faites appel à un prestataire confirmé est préférable et offre un meilleur rapport R.O.I.

De plus, nous proposons des solutions de maintenance annuelle vous permettant au travers de tableaux de bord de détecter vos points vulnérables, votre évolution en termes de problèmes années après années.

RADIOTELEC intervient auprès de petites et moyennes industries : production, conditionnement, mécanique, agro, plasturgie, logistique, maintenance multi-techniques…
Interventions possibles en Normandie (Seine-Maritime 76, Eure 27, Manche 50) et au niveau national selon projets.
